Описание

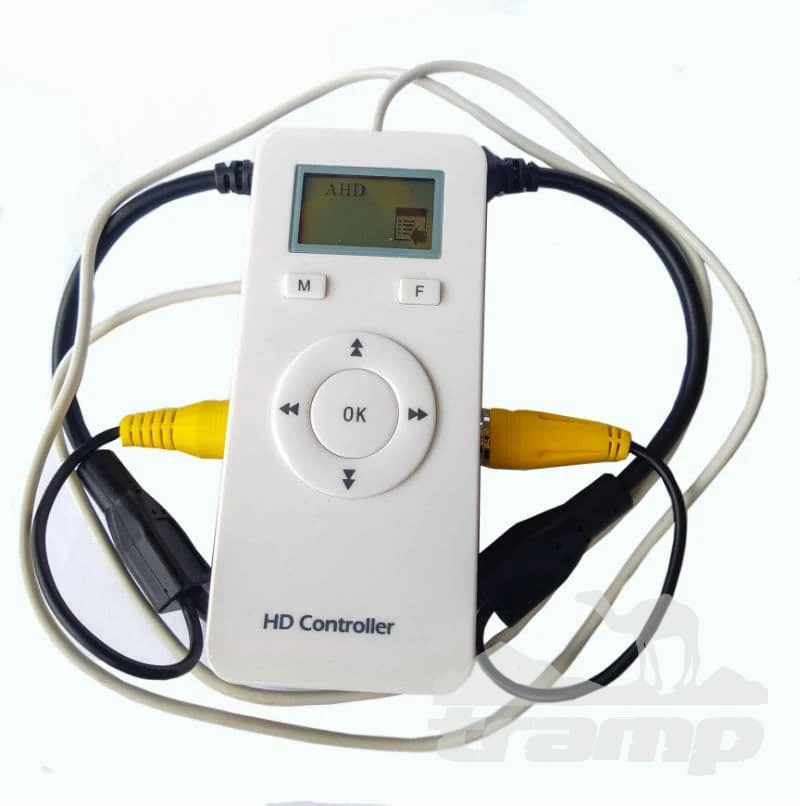

AHD-контроллер для видеокамер «ЯЗЬ-52» — профессиональная настройка камеры по 30+ параметрам
Полный контроль над изображением
Данное устройство разработано для профессиональной настройки видеокамеры в зависимости от условий съёмки и пожеланий пользователя. Контроллер позволяет настроить камеру по более чем 30 параметрам и добиться от устройства максимальной эффективности в части качества изображения.
Когда это нужно?
Основные параметры AHD-камер регулируются автоматически. В подавляющем большинстве случаев параметры регулируются корректно, и дополнительное вмешательство не требуется. Но что делать, если параметры необходимо поменять?
Для корректировки настроек видеокамеры необходимо подключить AHD-контроллер в разрыв кабеля камеры «Язь-52». Выбрать формат AHD кнопкой «Н» на контроллере и нажать кнопку «Ок» — после чего на экране появится меню камеры. Настройка осуществляется путём перехода по меню кнопками ←↑→↓, а подтверждение изменения параметров — кнопкой «Ок».
Состав и описание меню камеры «Язь-52»
1. LENS (объектив) — параметры управления объективом:
- MANUAL — ручное управление диафрагмой.
- P-IRIS — электронное управление. Настраивается MODE (ручной или автоматический), LIMIT (пределы автоматического регулирования диафрагмы), RETURN (выход с сохранением или без).
- DC — электронное управление. Настраивается MODE (INDOOR / OUTDOOR) и IRIS SPEED (скорость регулировки диафрагмы).
2. EXPOSURE (экспозиция) — управление выдержкой и усилением сигнала:
- SHUTTER (затвор) — задаёт поведение сенсора. Значения от 1/25 до 1/50000, а также x2–x30. Выбирайте, если на изображении присутствуют мерцающие полосы.
- AGC — автоматическая регулировка усиления видеосигнала. Чем выше уровень, тем ярче изображение, но и больше шумов.
- SENS-UP — накопление заряда для повышения чувствительности при недостаточном освещении. Обратная сторона — размытие картинки.
- BRIGHTNESS — настройка яркости изображения.
- D-WDR — расширение динамического диапазона для качественного изображения при встречной засветке.
- DEFOG — антитуман для наблюдения в неблагоприятных погодных условиях.
3. BACKLIGHT (засветка) — компенсация встречной и задней засветки:
- OFF — выключено.
- BLC — компенсация задней засветки с настройкой уровня и области.
- HSBLC — компенсация встречной засветки с маскированием до 4 зон.
4. WHITE BAL (баланс белого) — автоматическая и ручная настройка цветопередачи:
- ATW — автоматическая коррекция баланса белого.
- AWB — контрольная цветовая температура (рекомендуется для 2500–9500 °K).
- AWC→Set — баланс белого по эталонному белому объекту.
- INDOOR / OUTDOOR — для помещений и улицы.
- MANUAL — ручная настройка.
5. DAY-NIGHT (день-ночь) — переключение режимов и управление ИК-подсветкой:
- EXT — внешнее автоматическое управление с настройкой задержек.
- COLOR — цветное изображение с ИК-подсветкой при недостатке света.
- B/W — чёрно-белый режим даже при достаточном освещении.
- AUTO — автоматическое переключение между режимами.
6. NR (подавление помех) — устранение цифрового шума:
7. SPECIAL (дополнительные настройки):
- CAM TITLE — название видеокамеры и его положение на экране.
- D-EFFECT — FREEZE (фиксация изображения), MIRROR (отражение), NEG. IMAGE (инверсия цветов).
- MOTION — обнаружение движения с настройкой до 4 областей, чувствительности, цвета, прозрачности и сигнала тревоги.
- PRIVACY — маскирование приватных областей.
- LANGUAGE — выбор языка меню.
- DEFECT — компенсация неисправных пикселей.
- RS485 — параметры взаимодействия по интерфейсу RS-485.
8. ADJUST (дополнительные настройки):
- SHARPNESS — программная регулировка резкости изображения.
- MONITOR — настройка LCD и CRT мониторов.
- LSC — компенсация затемнения по краям изображения.
- VIDEO. OUT — стандарт видеоизображения PAL или NTSC.
Кому подойдёт
- Профессиональным рыболовам — тонкая настройка камеры под конкретные условия водоёма.
- Сервисным центрам — диагностика и корректировка параметров камер «Язь-52».
- Тем, кто хочет максимум от своей камеры — более 30 параметров для идеального изображения.
