Описание

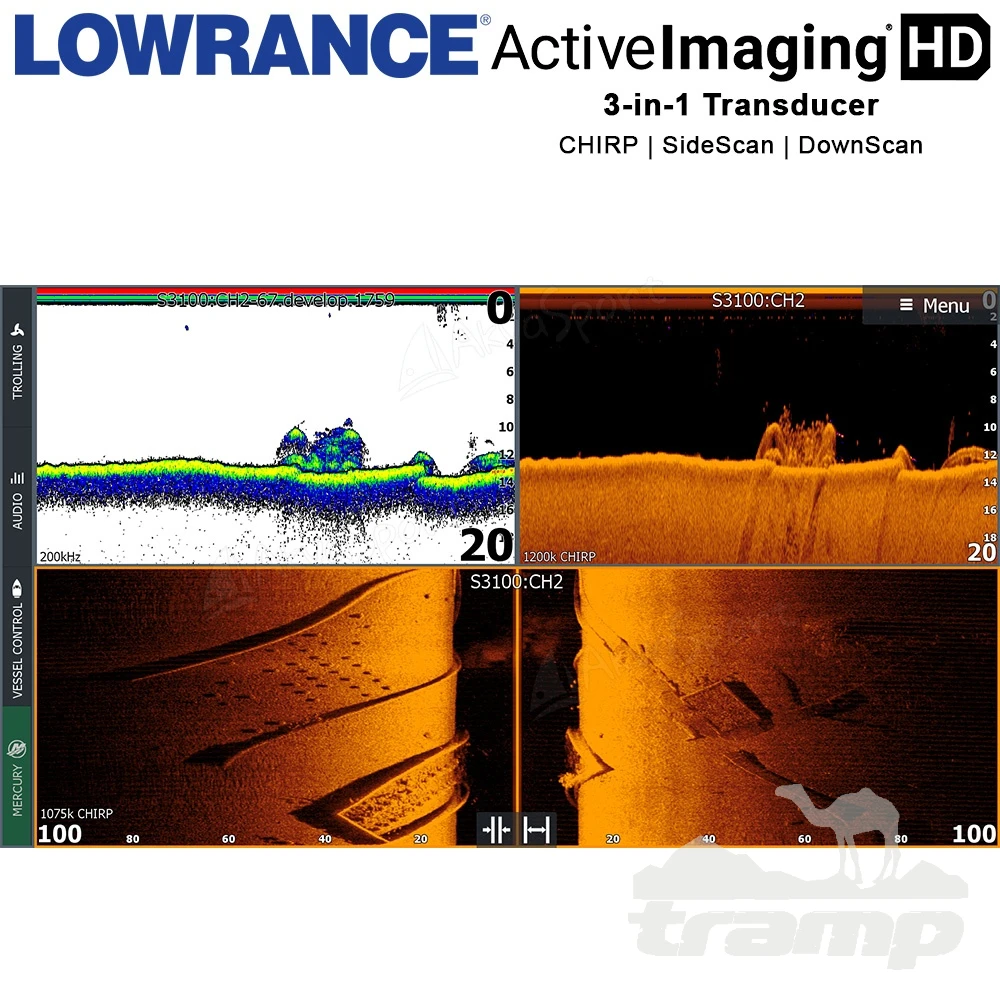

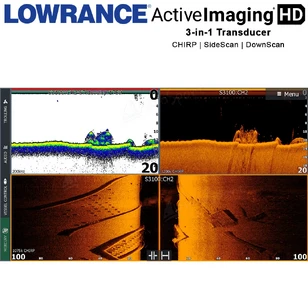

Датчик Lowrance ActiveImaging HD 3-in-1 представляет собой трёхфункциональный преобразователь, предназначенный для использования с совместимыми эхолотами-картплотерами Lowrance. Изделие обеспечивает получение изображений подводного пространства в трёх режимах:
- CHIRP — традиционный эхолот с частотной модуляцией для обнаружения рыбы и определения структуры дна;
- SideScan HD Imaging — боковое сканирование высокого разрешения для обследования акватории по обе стороны от лодки;
- DownScan HD Imaging — сканирование дна вниз для получения детализированных изображений объектов под лодкой.
Датчик предназначен для использования в пресной и солёной воде в температурном диапазоне от -15°C до +55°C. Степень защиты от влаги и пыли — IP67, что обеспечивает устойчивость к кратковременному погружению.
Технологии и режимы работы
HCHIRP (Compressed High Intensity Radar Pulse)
Датчик поддерживает работу в режиме CHIRP на средних и высоких частотах (83/200 кГц). CHIRP-технология обеспечивает:
- повышенную чёткость изображения по сравнению с традиционными эхолотами фиксированной частоты;
- улучшенное разделение целей, позволяющее различать объекты, расположенные близко друг к другу;
- возможность обнаружения рыбы как у дна, так и в толще воды;
- стабильное отображение дна при движении на скорости.
SideScan HD Imaging (боковое сканирование)
SideScan предназначен для поиска рыбы и подводных структур на больших площадях. Технические характеристики режима:
SideScan позволяет:
- сканировать акваторию по обе стороны от лодки без необходимости прохода над каждой точкой;
- обнаруживать структуры на мелководье, недоступные для прохода лодки (прибрежная зона, заливы);
- получать детализированные изображения затопленных деревьев, скальных выходов, искусственных структур.
DownScan HD Imaging (сканирование вниз)
DownScan обеспечивает получение изображений дна и объектов непосредственно под лодкой. Режим предоставляет:
- изображения качества, приближенного к фотографическому;
- чёткое отображение структуры дна (каменистое, песчаное, илистое);
- возможность определения положения рыбы относительно подводных объектов;
- поддержку частот 455/700/1000/1200 кГц.
FishReveal
FishReveal — технология, объединяющая данные CHIRP и DownScan в одном изображении, что упрощает идентификацию рыбы .
FishReveal DownScan работает на всех совместимых устройствах без дополнительного оборудования.
FishReveal SideScan — новая функция, которая требует подключения датчика через модуль S3100 .
FishReveal обеспечивает:
- визуальное выделение рыбы на фоне структуры дна;
- упрощённое обнаружение целей для пользователей с любым уровнем подготовки.
Конструктивные особенности

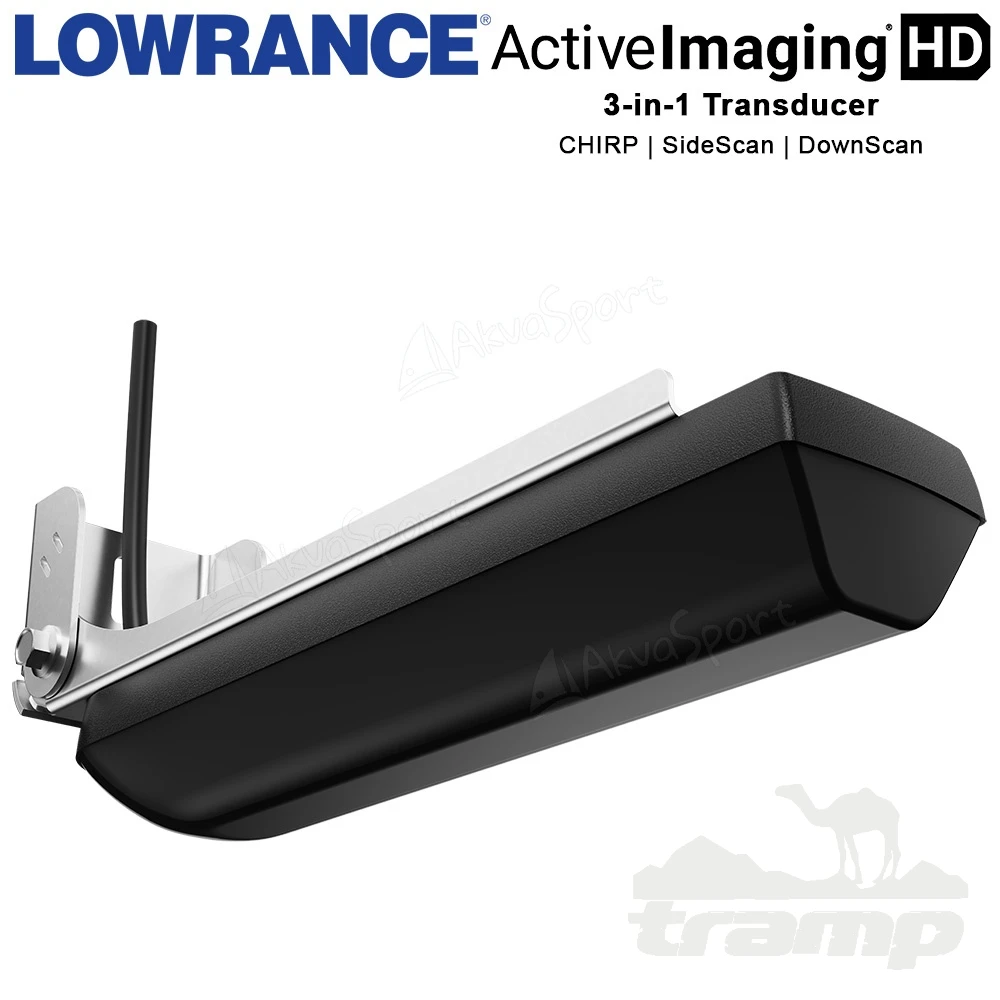

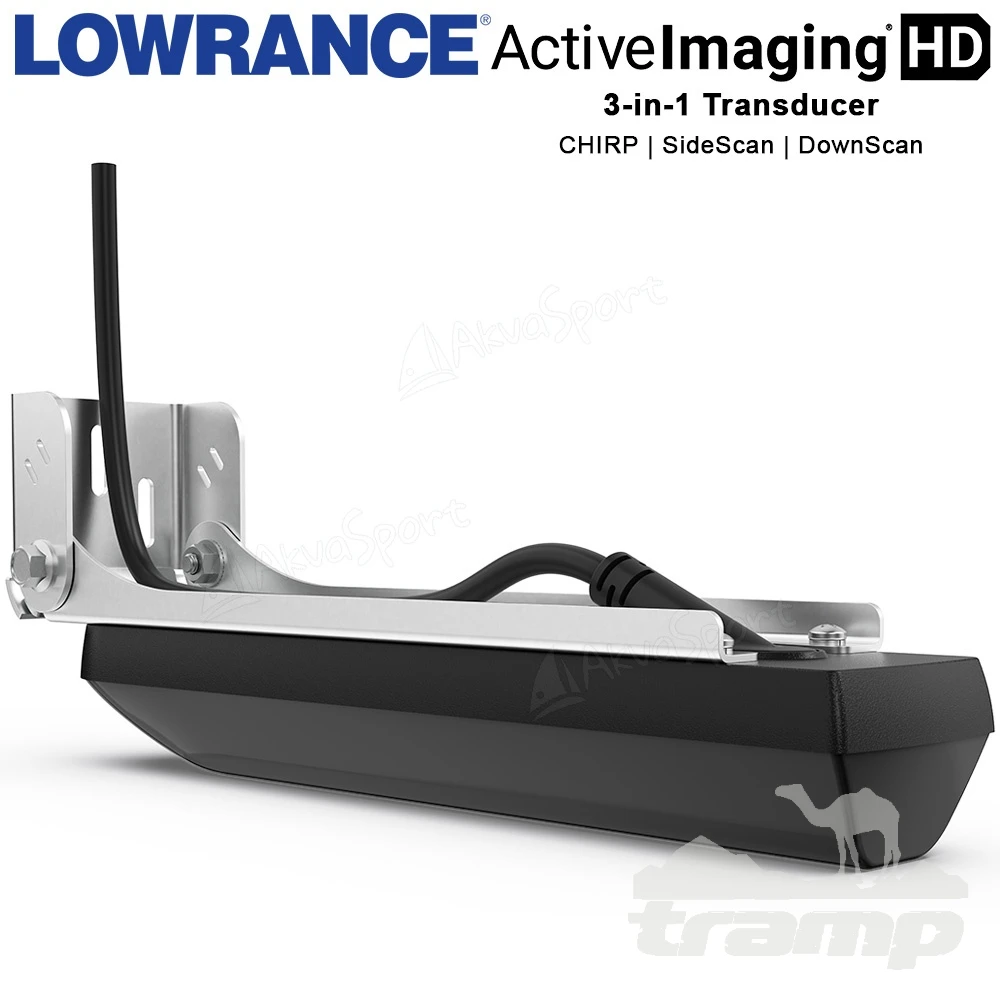

Датчик выполнен в прочном корпусе с кронштейном для крепления на транце лодки. Конструктивные особенности:
Умная конструкция преобразователя повышает чёткость сигнала за счёт оптимизации акустических характеристик .
Совместимость
Совместимость датчика с моделями эхолотов Lowrance зависит от поколения устройства.
Прямое подключение (без дополнительных модулей)
Датчик подключается напрямую к следующим моделям:
Подключение через модуль S3100
Для использования датчика с эхолотами предыдущих поколений требуется модуль S3100. Модели, требующие модуль:
Модуль S3100 обеспечивает:
- поддержку FishReveal SideScan на HDS PRO ;
- возможность работы FishReveal SideScan на HDS LIVE, HDS Carbon, Elite FS ;
- два независимых канала сонара мощностью 1 кВт каждый.
Технические характеристики
Комплектация поставки
Приобретая датчик Lowrance ActiveImaging HD 3-in-1, покупатель получает:
Условия эксплуатации
Рекомендации по установке и эксплуатации:
- Крепление: датчик устанавливается на транце лодки с помощью кронштейна. Угол наклона должен обеспечивать параллельность рабочей поверхности датчика поверхности воды.
- Положение: датчик должен быть расположен ниже днища лодки на 3–5 мм для обеспечения обтекания потоком воды.
- Помехи: не рекомендуется устанавливать датчик вблизи водозаборных отверстий, выступающих элементов днища или в зоне турбулентности от работы мотора.
- Обслуживание: рабочая поверхность датчика должна очищаться от водорослей и загрязнений после каждого использования.
